О преимуществах системы XL PIPE

---

Готовые сметы и проекты

---

Оглавление

---

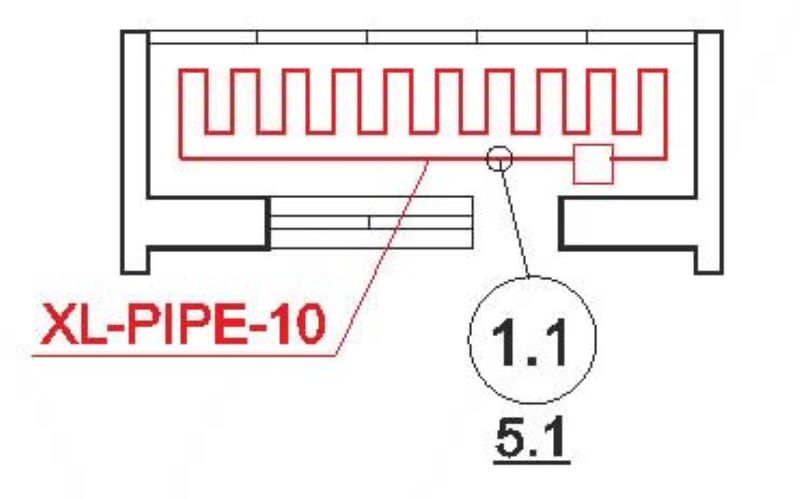

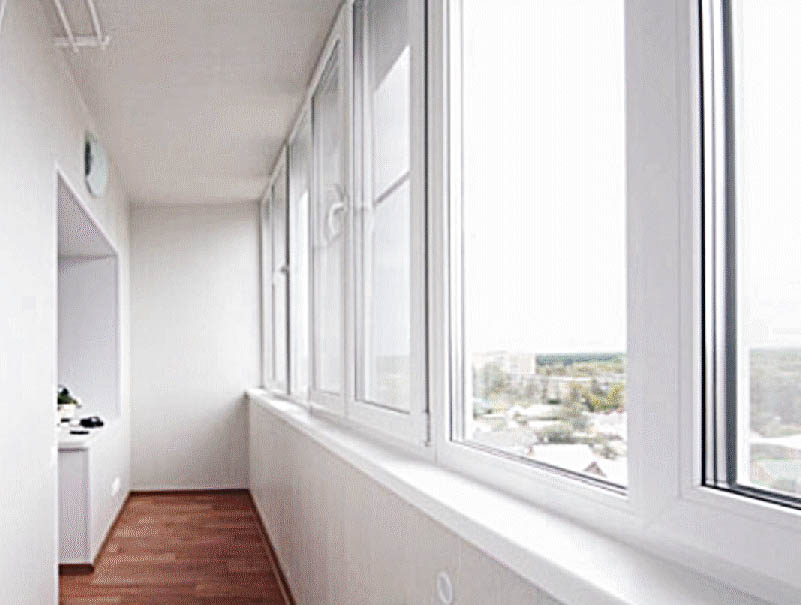

План балкона на 5,1 м²

Пример расчета для балкона 5,1 м²

Номер помещения	Назначение комнаты	Модель теплого пола	Площадь общая, м²	Площадь укладки, м²	Мощность системы, кВт	Кол-во шт.
1.1	Балкон	XL PIPE-010	5.1	2.8-4.2	0.56	1
Дополнительное оборудование			Монтажная коробка			1
Дополнительное оборудование			Терморегулятор			1
Итого:			2.8		0.56

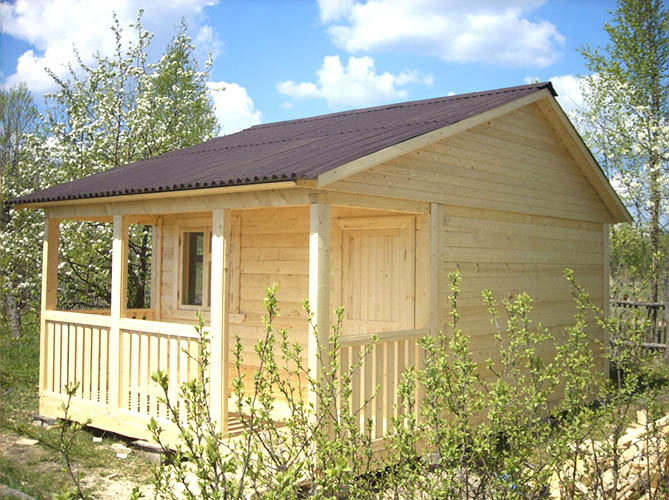

План бани на 22,4 м²

Пример расчета для бани 22,4 м²

Номер помещения	Назначение комнаты	Модель теплого пола	Площадь общая, м²	Площадь укладки, м²	Мощность системы, кВт	Кол-во шт.
1.1	Комн. отдыха	XL PIPE-030	13.4	8.4	1.68	1
1.2	Моечная	XL PIPE-010	4.1	2.8	0.56	1
Дополнительное оборудование			Монтажная коробка			2
Дополнительное оборудование			Терморегулятор			2
Итого:			11.2		2.24

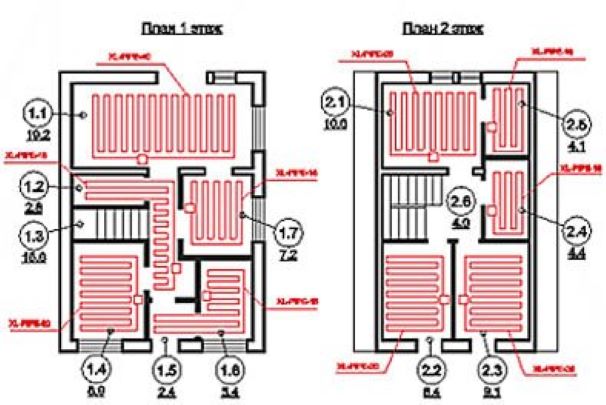

План дома

Пример расчета для дома 102,1 м²

Номер помещения	Назначение комнаты	Модель теплого пола	Площадь общая, м²	Площадь укладки, м²	Мощность системы, кВт	Кол-во шт.
1.1	Зал	XL PIPE-040	19.2	11.2	2.24	1
1.2	Туалет	XL PIPE-030	2.8	8.4	1.68	1
1.3	Коридор		15.6
1.4	Спальня №1	XL PIPE-020	8.9	5.6	1.12	1
1.5	Тамбур	XL PIPE-015	2.4	4.2	0.84	1
1.6	Кабинет	XL PIPE-010	5.4	2.8	0.56	1
1.7	Кухня	XL PIPE-015	7.2	4.2	0.84	1
2.1	Спальня №2	XL PIPE-025	10.6	7.0	1.40	1
2.2	Спальня №3	XL PIPE-020	8.4	5.6	1.12	1
2.3	Спальня №4	XL PIPE-020	9.1	5.6	1.12	1
2.4	Ванная №1	XL PIPE-010	4.4	2.8	0.56	1
2.5	Ванная №2	XL PIPE-010	4.1	2.8	0.56	1
Дополнительное оборудование			Монтажная коробка			11
Дополнительное оборудование			Терморегулятор			11
Итого:			60.2		12.08

Таблица укладки системы

№ модели	Размеры системы	Мощность системы	Площадь обогрева, м²
	метр.	кВт	шаг 20 см	шаг 25 см	шаг 30 см
XL PIPE-005	7 м	0.28	1.4	1.75	2.1
XL PIPE-010	14 м	0.56	2.8	3.5	4.2
XL PIPE-015	21 м	0.84	4.2	5.3	6.3
XL PIPE-020	28 м	1.12	5.6	7.0	8.4
XL PIPE-025	35 м	1.4	7.0	8.8	10.5
XL PIPE-030	42 м	1.68	8.4	10.5	12.6
XL PIPE-040	56 м	2.24	11.2	14.0	16.8
XL PIPE-050	70 м	2.8	14.0	17.7	21.0
XL PIPE-060	84 м	3.36	16.8	21.0	25.2

Несколько правил для самостоятельного подбора систем XL PIPE

Общая мощность всех систем должна быть больше теплопотерь здания. Стандартно считается, что на 1 м² жилого помещения необходимо 100 Вт мощности, т.е. на дом площадью 100 м² требуется не менее 11 кВт тепла. Подберите одну или несколько систем в каждую комнату/зону исходя из площади помещения и мощности систем.

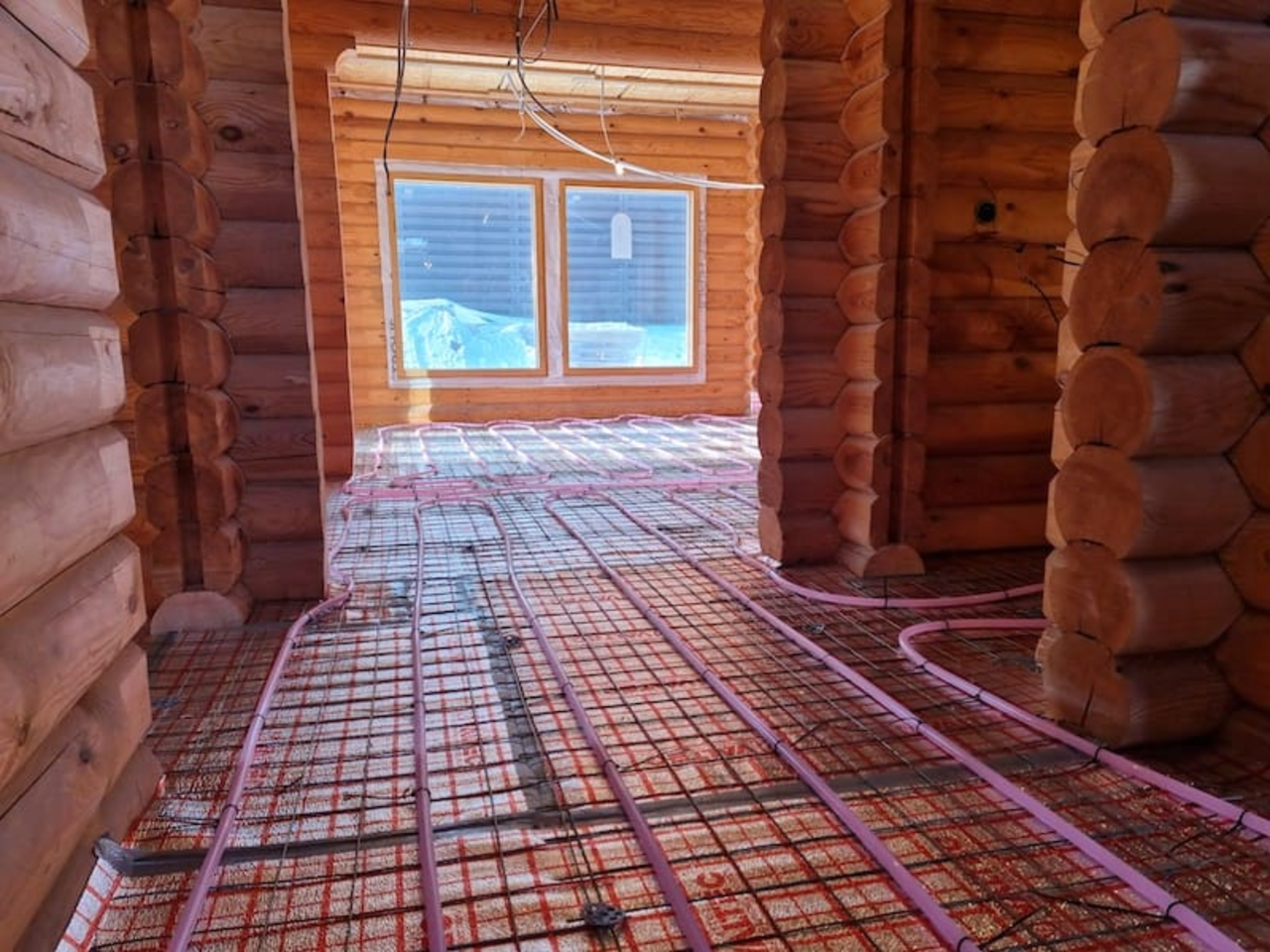

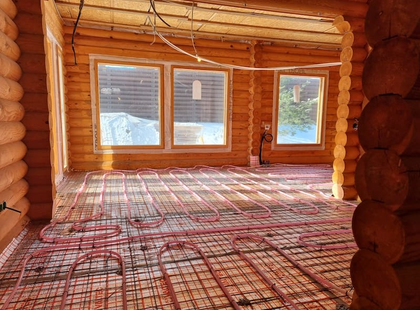

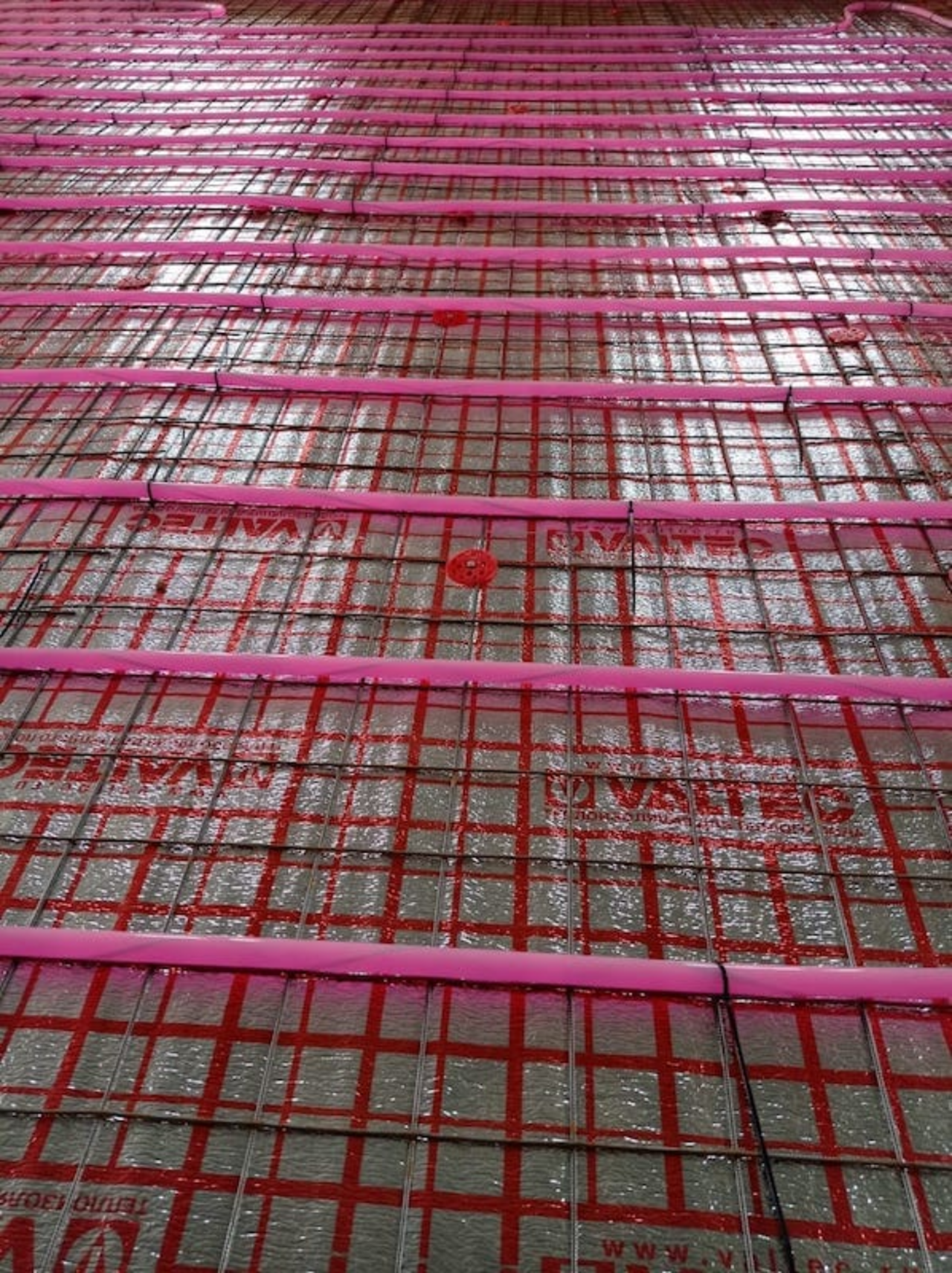

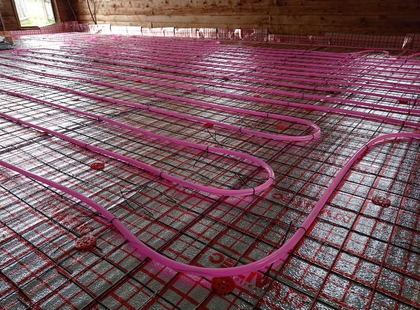

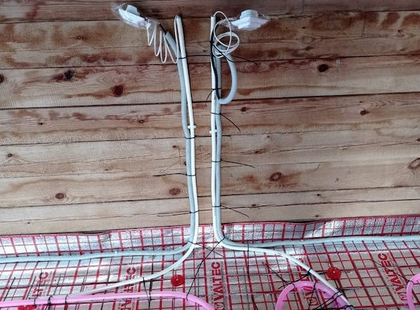

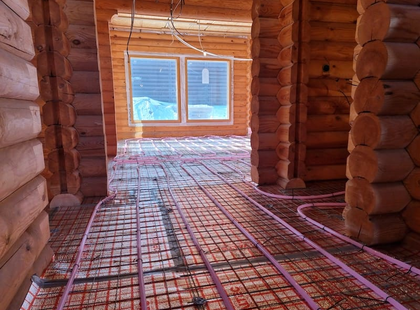

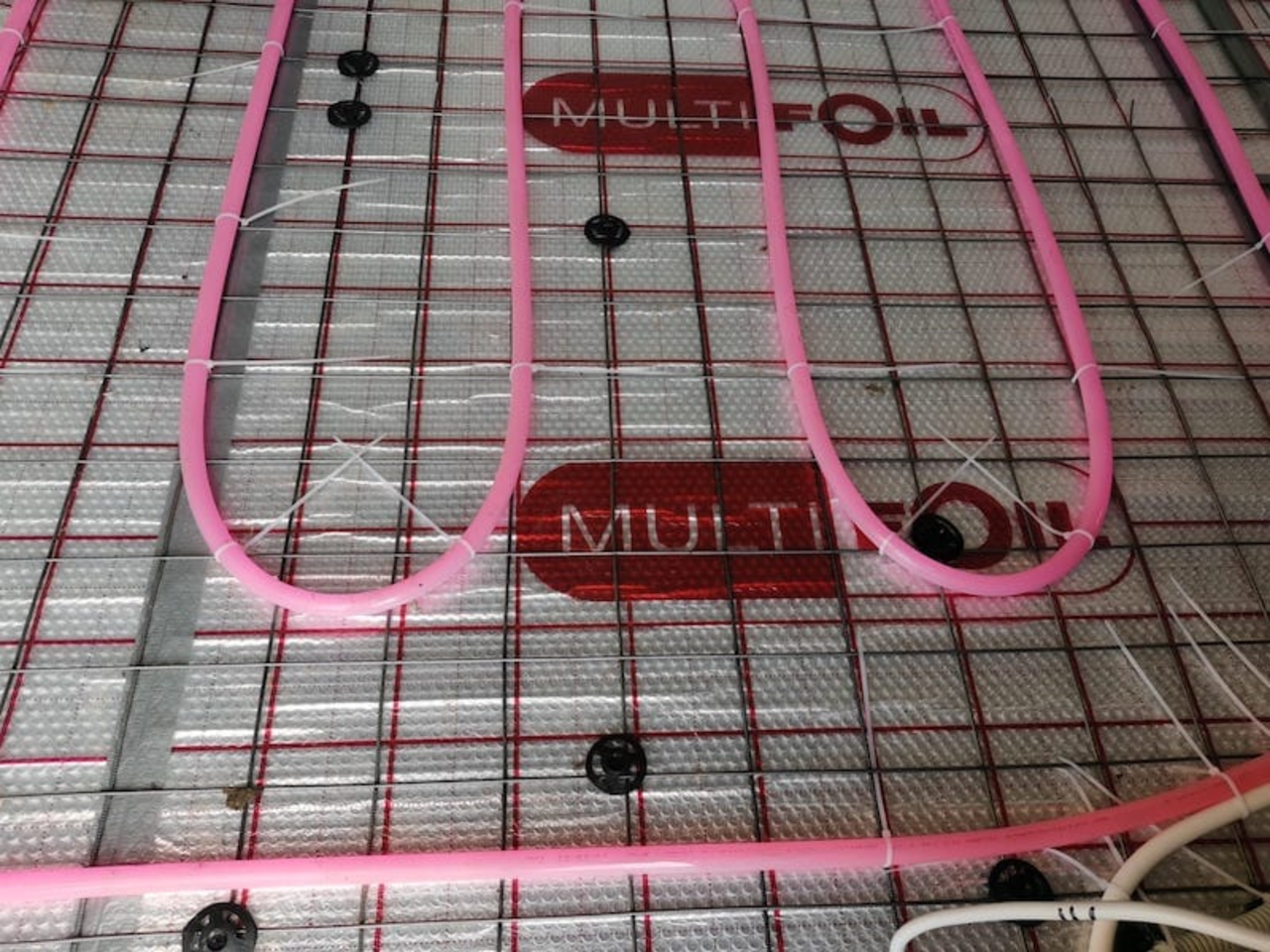

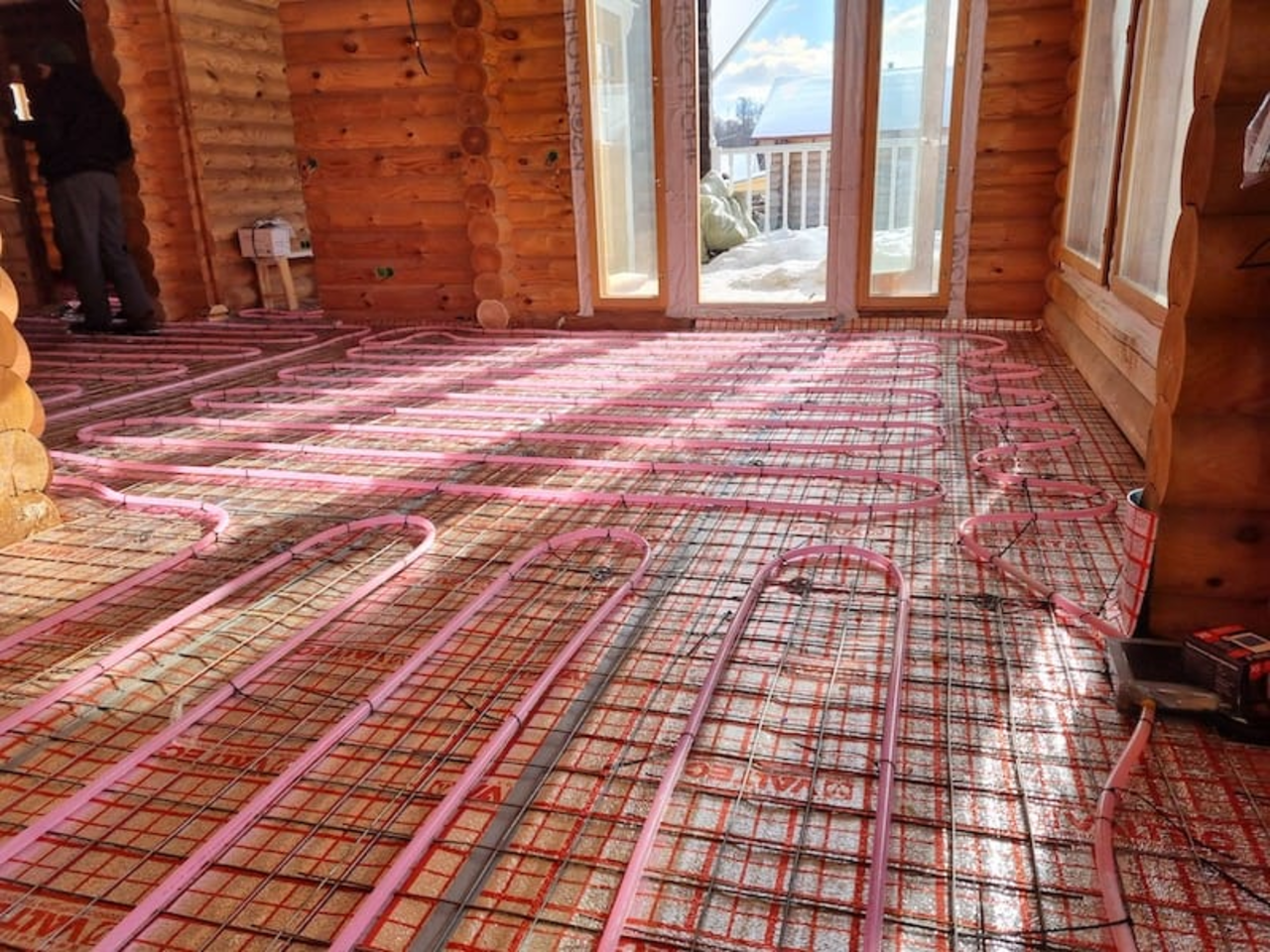

Фото выполненных работ
